MFAP-R0-100-2405 • Otwarte krótkie • 6 pkt • Trudność: ★★★★★

Zadanie 2

Matura z fizyki, maj 2024, poziom rozszerzony

Wymaganie:

III.5) oblicza energię ruchu bryły sztywnej jako sumę energii kinetycznej ruchu postępowego środka masy i ruchu obrotowego wokół osi przechodzącej przez środek masy (2.1); III.2) stosuje pojęcie bryły sztywnej; opisuje ruch obrotowy bryły sztywnej wokół osi; III.4) stosuje zasady dynamiki dla ruchu obrotowego; posługuje się pojęciami przyspieszenia kątowego oraz momentu bezwładności […] – albo II.20) […] stosuje zasadę zachowania energii mechanicznej do obliczeń i III.5) (2.2). Wymagania egzaminacyjne 2024.

Treść zadania

Zadanie 2.

Jednorodny walec o masie $m = 10 kg$ i promieniu $R$ był ciągnięty siłą o wartości $F = 30 N$ po płaskiej poziomej powierzchni. Siła $F$ była przyłożona poziomo do uchwytu i prostopadle do osi obrotu walca (zobacz rysunki 1.–3.).

Do analizy zagadnienia przyjmij model zjawiska, w którym:

walec toczył się bez poślizgu,
w kierunku poziomym na walec działały tylko: stała siła tarcia statycznego $T$ oraz siła $F$ ,
siła tarcia $T$ między walcem a powierzchnią nie osiągnęła wartości maksymalnej,
pomijamy inne (tzn. oprócz tarcia statycznego) opory ruchu,
moment bezwładności walca względem jego osi obrotu — będącej osią symetrii walca — wyraża się wzorem $I_{0} = \frac{1}{2} m R^{2}$ ,
ruch walca rozpatrujemy w inercjalnym układzie odniesienia związanym z ziemią, w jednorodnym, ziemskim polu grawitacyjnym,
pomijamy masę osi obrotu walca i masę jej uchwytu.

Zadanie 2.1. (0–3)

Całkowitą energię kinetyczną walca w pewnej chwili $t$ ruchu oznaczymy jako $E_{kin c a l k}$ , a energię kinetyczną ruchu postępowego walca w tej samej chwili $t$ oznaczymy jako $E_{kin p os t}$ .

Oblicz iloraz $\frac{E _{kin p os t}}{E _{kin c a l k}}$ . Zapisz obliczenia. Wynik podaj w postaci ułamka zwykłego.

Zadanie 2.2. (0–3)

Oblicz wartość przyśpieszenia (liniowego) środka masy walca. Zapisz obliczenia.

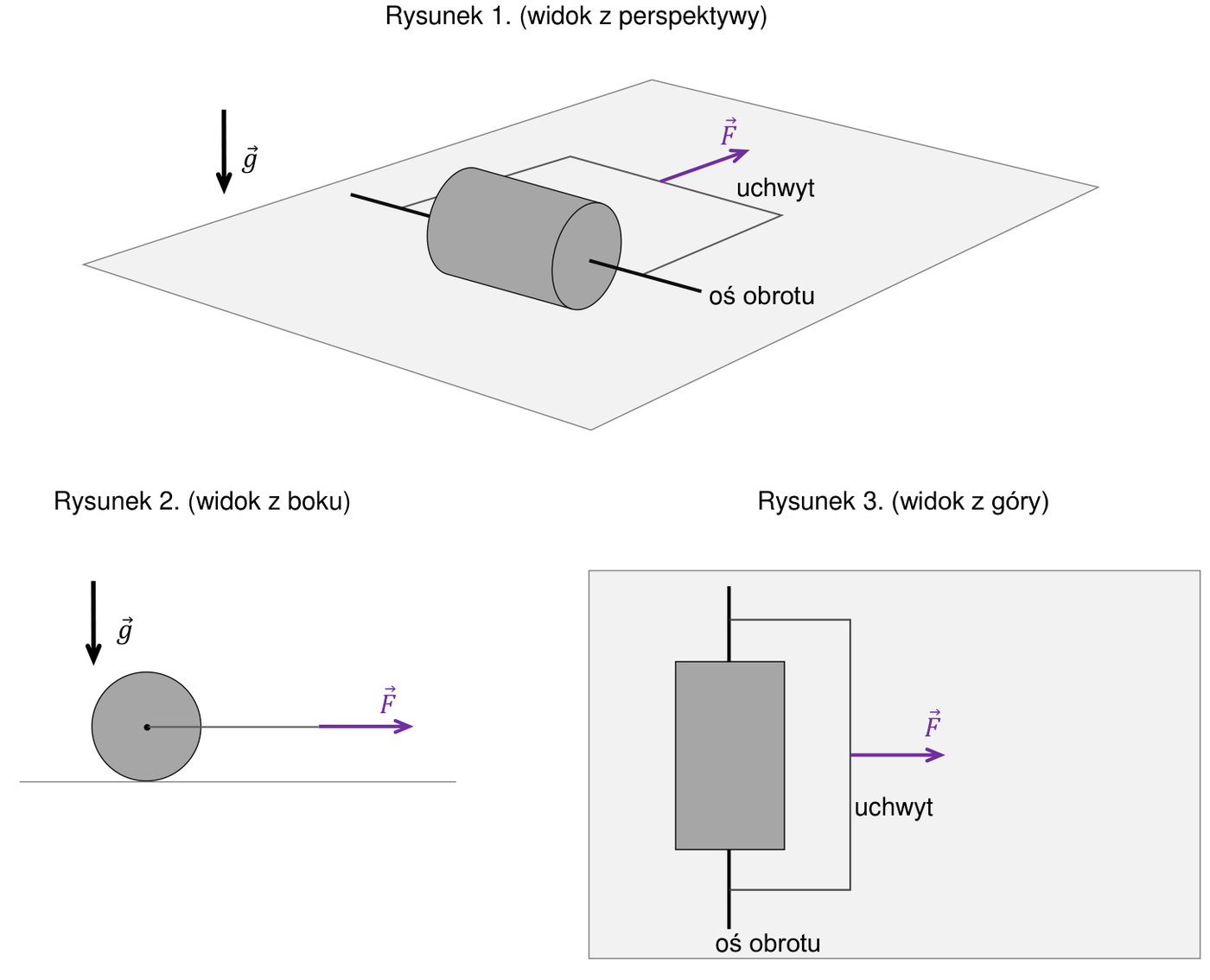

Walec ciągnięty siłą F przyłożoną do uchwytu na osi obrotu: rysunek 1. w widoku z perspektywy, rysunek 2. z boku z wektorem g i rysunek 3. z góry. — Na podstawie: arkusz CKE MFAP-R0-100-2405 Oryginalny PDF CKE, str. 7

Źródło: arkusz CKE MFAP-R0-100-2405. Otwórz oryginalny PDF

Rozwiązanie

2.1. Energia kinetyczna toczącego się bez poślizgu walca:

$E_{kin c a l k} = E_{kin p os t} \frac{1}{2} m v^{2} + E_{kin o b r} \frac{1}{2} I_{0} ω^{2}$

Z warunku toczenia bez poślizgu: $v = ω R \Rightarrow ω = v / R$ .

$E_{kin o b r} = \frac{1}{2} \cdot \frac{1}{2} m R^{2} \cdot \frac{v ^{2}}{R ^{2}} = \frac{1}{4} m v^{2}$

$E_{kin c a l k} = \frac{1}{2} m v^{2} + \frac{1}{4} m v^{2} = \frac{3}{4} m v^{2}$

$\frac{E _{kin p os t}}{E _{kin c a l k}} = \frac{\frac{1}{2} m v ^{2}}{\frac{3}{4} m v ^{2}} = \frac{2}{3}$

2.2. Układamy równania:

II zasada Newtona (ruch postępowy): $F - T = ma$
II zasada Newtona dla obrotu (oś walca): $T \cdot R = I_{0} \cdot ε = \frac{1}{2} m R^{2} \cdot \frac{a}{R}$ → $T = \frac{1}{2} ma$

Podstawiamy:

$F - \frac{1}{2} ma = ma$
$F = \frac{3}{2} ma$
$a = \frac{2 F}{3 m} = \frac{2 \cdot 30}{3 \cdot 10} = 2 m/ s^{2}$

$a = 2 m/ s^{2}$

Typowy błąd / pułapka

Pułapka 2.1 — pominięcie energii obrotowej. Walec toczy się — ma DWIE składowe energii kinetycznej. $E_{kin p os t} = \frac{1}{2} m v^{2}$ to nie całość.

Pułapka 2.2 — założenie że $a = F / m = 3$ m/s² (bez tarcia). Siła tarcia statycznego, mimo że nie wykonuje pracy (punkt styku chwilowo spoczywa), zmniejsza wypadkową siłę napędową — bo to ona wytwarza moment obrotowy.

Pułapka — kierunek siły tarcia. Tarcie statyczne tu działa przeciwnie do $F$ (tj. wstecz), bo to ono zapewnia moment obrotowy potrzebny do toczenia bez poślizgu (gdyby tarcia nie było, walec by się ślizgał, a uchwyt by go ciągnął bez obrotu).

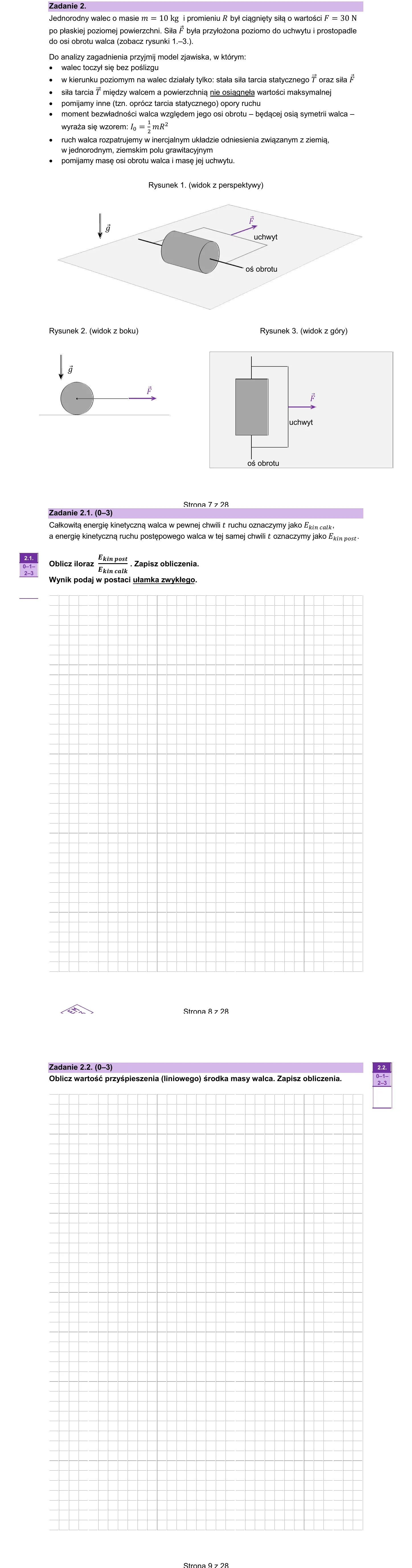

Strona arkusza CKE z treścią zadania

Zadanie 2 - walec toczący się bez poślizgu — Strona 7-9 arkusza CKE 2024 PR fizyka - zadanie 2 (walec ciągnięty za uchwyt, toczenie bez poślizgu). Na podstawie: CKE 2024 Oryginalny PDF CKE, str. 7

Klucz — toczenie bez poślizgu

Warunek toczenia bez poślizgu: $v = ω R$ , $a = εR$ . To NIE jest siła ani prawo dynamiki — to warunek geometryczny (więź).

Energia walca toczącego się: $E_{kin} = E_{p os t} + E_{o b r} = \frac{1}{2} m v^{2} + \frac{1}{2} I_{0} ω^{2}$ . Dla walca pełnego: $E_{kin} = \frac{3}{4} m v^{2}$ . Dla kuli pełnej: $E_{kin} = \frac{7}{10} m v^{2}$ . Dla obręczy: $E_{kin} = m v^{2}$ .

Dynamika ruchu obrotowego: $\sum τ = I ε$ . Tylko tarcie ma niezerowy moment względem osi walca (siła $F$ działa przez oś — moment = 0).

Po co to umieć

Toczenie bez poślizgu łączy ruch postępowy z obrotowym – tak toczy się np. koło pojazdu, który nie wpada w poślizg. Punkt styku z podłożem chwilowo SPOCZYWA, więc działa tarcie statyczne (nie kinetyczne), którego praca jest równa zeru – energia mechaniczna nie zamienia się na ciepło w miejscu styku.
