MFIP-R0-100-2405 • Otwarte krótkie • 8 pkt • Trudność: ★★★★☆

Zadanie 3

Matura z fizyki, maj 2024, poziom rozszerzony

Wymaganie:

II.6 — ruch drgający (harmoniczny), energia w ruchu drgającym, siła sprężystości. Analiza wykresów $v (t)$ , $a (t)$ , $y (t)$ .

Treść zadania

Zadanie 3.

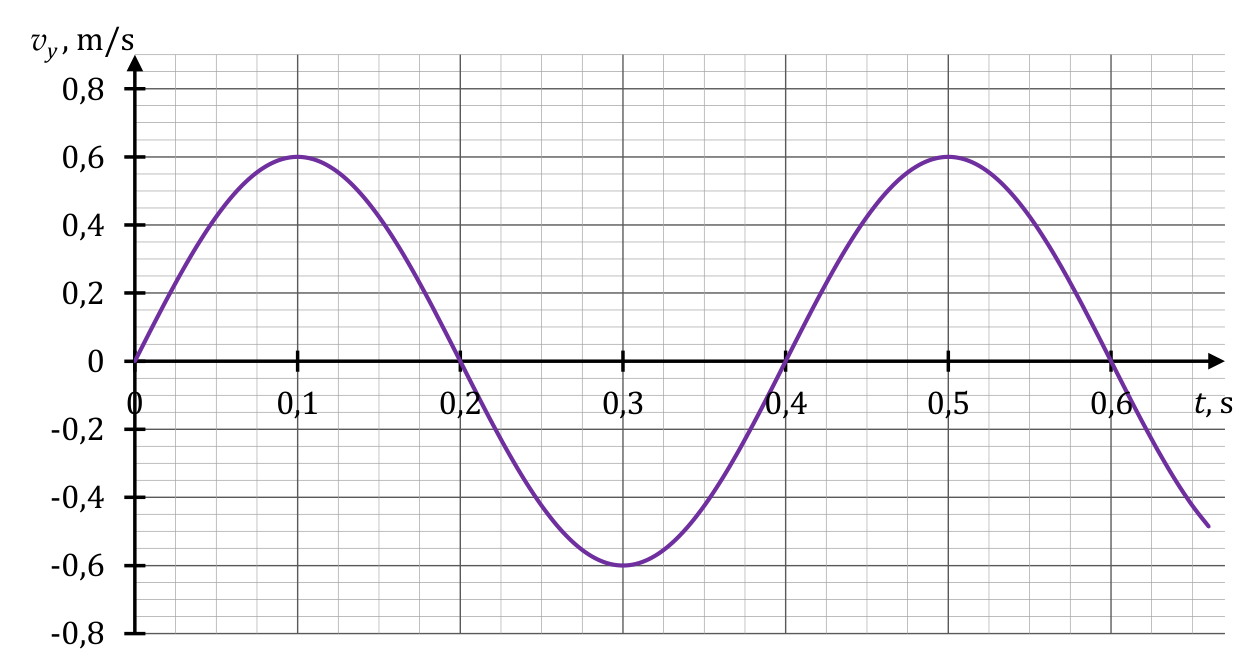

Ciążarek o masie $m = 100, 0 g$ jest zawieszony na sprężynie i wykonuje drgania harmoniczne w kierunku pionowym, w jednorodnym, ziemskim polu grawitacyjnym. Przyjmujemy, że ciążarek drga wzdłuż osi $y$ skierowanej pionowo w górę. Po pionowym wychyleniu ciążarka z położenia równowagi i puszczeniu go w chwili $t_{0} = 0$ ciążarek wykonuje ruch harmoniczny. Na wykresie przedstawiono zależność współrzędnej prędkości $v_{y}$ ciążarka od czasu $t$ . Maksymalne przyspieszenie ciążarka ma wartość $a_{ma x} = 9, 81 m/ s^{2}$ .

Przyjmij uproszczony model zjawiska, w którym:

na ciążarek działają tylko siła sprężystości $F_{s}$ sprężyny i siła ciężkości $F_{g}$ ,
wartość siły sprężystości, z jaką sprężyna działa na ciążarek, jest wprost proporcjonalna do wychylenia sprężyny (rozciąg lub ściśnięcia) względem jej długości swobodnej (gdy nie obciążono jej masą),
układ odniesienia związany z ziemią jest inercjalny,
pomijamy przyśpieszenie ziemskie ma wartość ok. $9, 81 m/ s^{2}$ .

Zadanie 3.1. (0–2)

Oceń prawdziwość poniższych stwierdzeń. Zaznacz P, jeśli stwierdzenie jest prawdziwe, albo F – jeśli jest fałszywe.

		P / F
1.	W chwili $t = 0, 2$ s siły działające na ciążarek się równoważą.	P / F
2.	Energia kinetyczna ciążarka w chwili $t = 0, 4$ s ma równą energii kinetycznej ciążarka w chwili $t = 0$ .	P / F
3.	Wartość przyśpieszenia ciążarka w chwili $t = 0, 4$ s jest mniejsza niż w chwili $t = 0$ .	P / F

Zadanie 3.2. (0–2)

Siły działające na ciążarek się równoważą, gdy ciążarek znajduje się w punkcie o współrzędnej $y = 0$ , natomiast najwyższe i najniższe położenia ciążarka znajdują się – odpowiednio – w punktach o współrzędnych: $y = A$ oraz $y = - A$ . W pewnej chwili ruchu drgającego ciążarek znalazł się w punkcie $P$ (zobacz schematyczny rysunek w arkuszu).

Na rysunku narysuj i podpisz siłę sprężystości $F_{s}$ i siłę grawitacji $F_{g}$ działające na ciążarek w punkcie $P$ . Zachowaj relację (większy, równy, mniejszy) między wartościami tych sił i zapisz tę relację – wpisz w wykropkowane miejsce poniżej odpowiedni znak wybrany spośród: $>, =, <$ .

$F_{s} \dots\dots\dots F_{g}$

Zadanie 3.3. (0–4)

Oblicz wartość siły sprężystości działającej na ciążarek w chwili, gdy znajduje się on w najniższym położeniu podczas ruchu drgającego. Zapisz obliczenia.

Źródło: arkusz CKE MFIP-R0-100-2405. Otwórz oryginalny PDF

Rozwiązanie

3.1.

W $t = 0, 2$ s — z wykresu $v_{y} = 0$ (ekstremum prędkości lub zero?). Jeśli $v_{y}$ osiąga maksimum, to ciążarek jest w $y = 0$ (równowaga) → siły się równoważą → P. Jeśli $v_{y} = 0$ , to ciążarek jest w skrajnym położeniu → siły się NIE równoważą → F. (Z wykresu $v_{y} (t)$ w tym arkuszu okres $T = 0, 8$ s, $v_{y}$ ma zera w $t = 0$ , $0, 4$ , $0, 8$ s. W $t = 0, 2$ s mamy ekstremum $v_{y} \to$ ciążarek w równowadze.) P.
Energie kinetyczne w $t = 0$ i $t = 0, 4$ s — oba są w skrajnych położeniach, $v = 0$ → $E_{k} = 0$ w obu. → P.
Wartość przyśpieszenia w $t = 0, 4$ s vs $t = 0$ . Oba to skrajne wychylenia (po $\pm A$ ). $∣ a ∣ = ω^{2} ∣ y ∣$ , $∣ y ∣ = A$ w obu → $∣ a ∣$ TAKA SAMA → twierdzenie "mniejsza" jest F.

3.2. Punkt $P$ leży poniżej $y = 0$ (w obszarze $y < 0$ , blisko $- A$ ). Sprężyna jest mniej rozciągnięta niż w punkcie równowagi → $F_{s}$ skierowana w górę, ale mniejsza niż w $y = 0$ .

W $P$ : $F_{s}$ skierowana w górę (sprężyna ciągnie ciążarek do góry), $F_{g}$ skierowana w dół.

Skoro ciążarek znajduje się poniżej $y = 0$ (poniżej punktu równowagi), to siła sprężystości jest mniejsza niż w punkcie równowagi, gdzie była równa $F_{g}$ . Stąd:

$F_{s} < F_{g}$

Strzałka $F_{s}$ (w górę) krótsza od strzałki $F_{g}$ (w dół).

3.3. W najniższym położeniu $y = - A$ :

przyśpieszenie maksymalne $a_{ma x} = 9, 81 m/ s^{2}$ , skierowane w górę (do położenia równowagi).
$F_{s}$ (w górę) – $F_{g}$ (w dół) = $m \cdot a_{ma x}$ (II zasada N., dodatni kierunek = w górę)
$F_{s} = m (g + a_{ma x}) = 0, 1 \cdot (9, 81 + 9, 81) = 0, 1 \cdot 19, 62 \approx 1, 96 N$

$F_{s} \approx 1, 96 N$

Typowy błąd / pułapka

Pułapka 3.1 — pomylenie "ekstremum $v_{y}$ " z " $v_{y} = 0$ ". W punkcie równowagi $∣ v ∣$ jest MAKSYMALNE, w skrajnych $v = 0$ . Sprawdź uważnie wykres.

Pułapka 3.2 — narysowanie $F_{s}$ skierowanej w dół. Sprężyna ZAWSZE ciągnie ciążarek W STRONĘ pozycji niezdeformowanej. Sprężyna jest rozciągnięta (ciążarek w dole) → ciągnie w górę.

Pułapka 3.3 — pominięcie ciężaru. $F_{s}$ w skrajnym dolnym punkcie to NIE $m \cdot a_{ma x}$ . Musisz uwzględnić, że $F_{g}$ działa stale w dół, a wypadkowa $F_{s} - F_{g} = m \cdot a$ . Stąd $F_{s} = m (g + a_{ma x})$ .

Pułapka — założenie że $a_{ma x} = g$ to przypadek. Dla tej sprężyny $a_{ma x} = ω^{2} A$ . Tutaj akurat dało dokładnie $g$ , ale to wybór danych — nie reguła fizyczna.

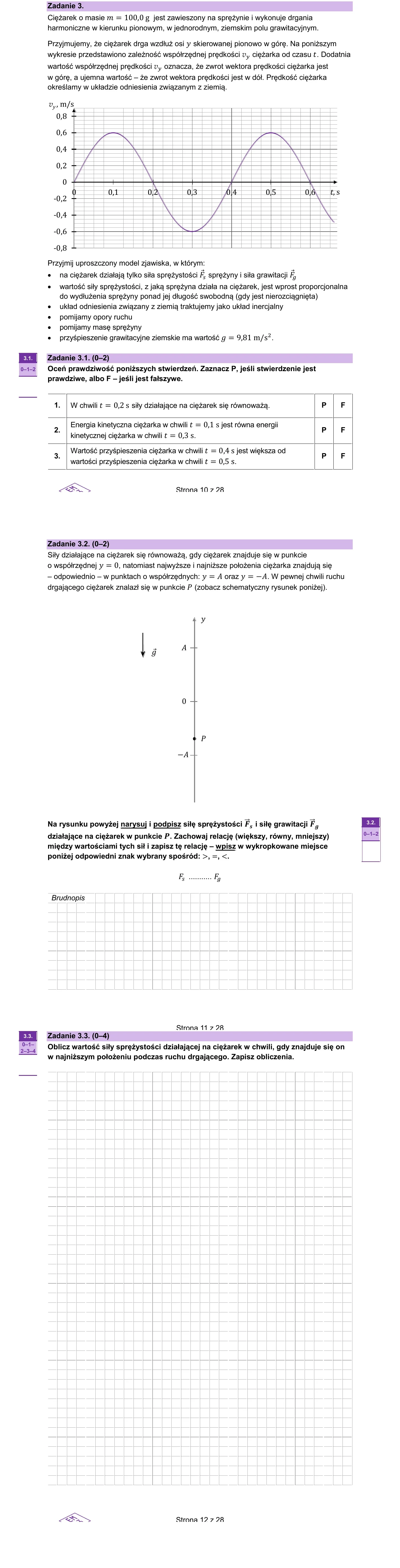

Strona arkusza CKE z trescia zadania

Zadanie 3 - ciążarek na sprężynie, ruch harmoniczny — Strona 10-12 arkusza CKE 2024 PR fizyka - zadanie 3 (drgania ciążarka na sprężynie, wykres v(t)). Na podstawie: CKE 2024 Oryginalny PDF CKE, str. 10

Klucz — ruch harmoniczny

Faza ruchu: $y (t) = A sin (ω t + φ_{0})$ , $v (t) = A ω cos (ω t + φ_{0})$ , $a (t) = - A ω^{2} sin (ω t + φ_{0}) = - ω^{2} y$ .

W skrajnych położeniach ( $y = \pm A$ ): $v = 0$ , $∣ a ∣ = A ω^{2} = a_{ma x}$ . W równowadze ( $y = 0$ ): $∣ v ∣ = A ω = v_{ma x}$ , $a = 0$ .

Sprężyna pionowa: w równowadze sprężyna już jest rozciągnięta o $Δ x_{0} = m g / k$ . Drgania zachodzą wokół tego punktu. Siła sprężystości w skrajnym dolnym: $F_{s} = k (Δ x_{0} + A)$ .

Po co to umieć

Ruch harmoniczny = uniwersalny model dla małych drgań: wahadło, struna gitarowa, kwarc w zegarku, elektrony w paśmie walencyjnym kryształu (drgania atomowe → fonony → ciepło właściwe). W inżynierii: budynek pod wpływem trzęsienia ziemi, drgania mostu, tłumiki samochodowe.
