MFIP-R0-100-2305 • Otwarte rozszerzone • 6 pkt • Trudność: ★★★★★

Zadanie 3

Matura z fizyki, maj 2023, poziom rozszerzony

Wymaganie:

Podstawa programowa fizyki PR — dział III (Dynamika bryły sztywnej): moment bezwładności, II zasada dynamiki dla ruchu obrotowego, toczenie bez poślizgu, zasada zachowania energii dla układu translacja+rotacja.

Treść zadania

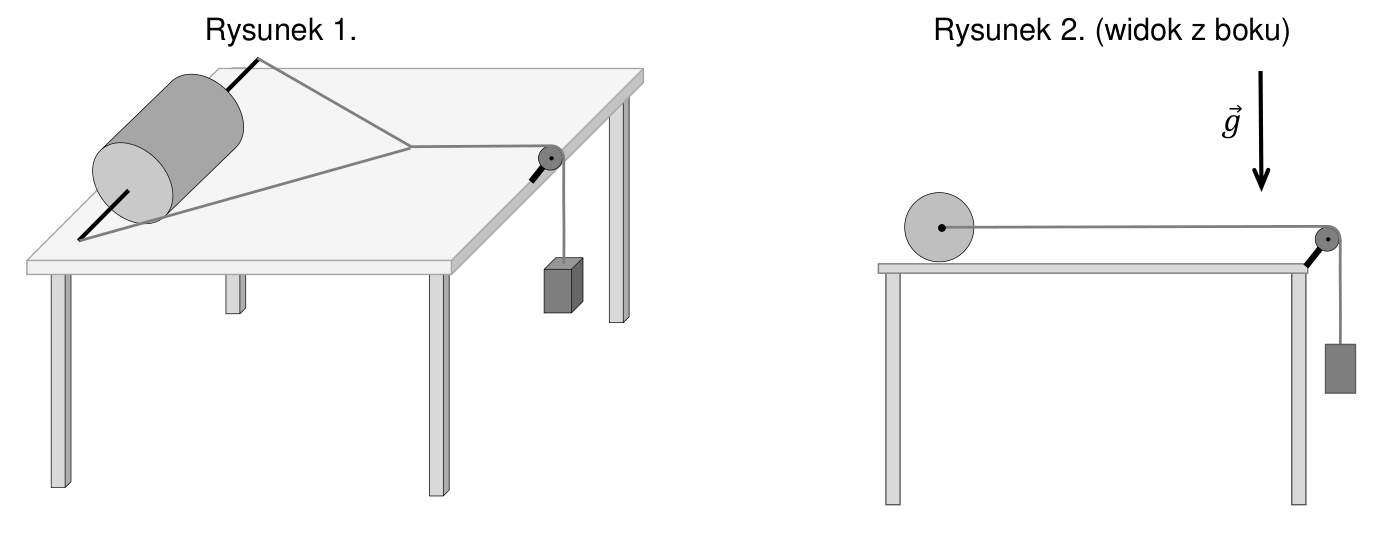

Wzdłuż osi jednorodnego walca o masie $m$ i promieniu $R$ przechodzi cienki pręt, wokół którego walec może się obracać. Do tego pręta przymocowano cienką nierozciągliwą linkę, którą przewieszono przez bloczek. Na końcu linki zawieszono ciężarek o masie $m$ (równej masie walca). Początkowo walec był unieruchomiony i spoczywał na stole. W pewnej chwili walec — ciągnięty przez linkę — rozpoczął ruch i toczył się dalej bez poślizgu po poziomej powierzchni stołu. Opisaną sytuację ilustruje rysunek 1. i 2.

Do analizy zagadnienia przyjmij model zjawiska, w którym:

moment bezwładności walca względem jego osi symetrii jest równy $I = \frac{1}{2} m R^{2}$
pomijamy masę linki, masę bloczka oraz masę pręta na osi symetrii walca
zakładamy, że ruch walca i ciężarka odbywa się w układzie inercjalnym
siła tarcia statycznego $T$ między walcem a powierzchnią stołu nie osiągnęła wartości maksymalnej
pomijamy tarcie (tzn. oprócz tarcia statycznego) opory ruchu układu.

Zadanie 3.1. (0–2)

Oceń prawdziwość poniższych stwierdzeń. Zaznacz P, jeśli stwierdzenie jest prawdziwe, albo F – jeśli jest fałszywe.

Nr	Stwierdzenie	P/F
1.	Gdy walec toczy się bez poślizgu, to w czasie jednego obrotu przebywa drogę o długości $2 π R$ .	P / F
2.	Energia kinetyczna ruchu postępowego walca jest większa od energii kinetycznej ruchu obrotowego walca względem jego osi.	P / F
3.	Energia potencjalna opadającego ciężarka zamienia się w całości na energię kinetyczną ruchu postępowego walca i ruchu obrotowego walca.	P / F

Zadanie 3.2. (0–4)

Wyprowadź wzór pozwalający wyznaczyć wartość $a$ przyśpieszenia ciężarka w zależności tylko od wartości $g$ przyśpieszenia ziemskiego. Zapisz odpowiednie równania i przekształcenia oraz podaj (w ramce na dole strony) postać tego wzoru. Wskazówka: skorzystaj z zasady zachowania energii mechanicznej układu lub z drugiej zasady dynamiki dla ruchu postępowego walca, dla ruchu obrotowego walca i dla ruchu postępowego ciężarka.

Źródło: arkusz CKE MFIP-R0-100-2305. Otwórz oryginalny PDF

Rozwiązanie

Zadanie 3.1.

Nr	Stwierdzenie	P/F
1.	Walec toczy się bez poślizgu — w czasie jednego obrotu przebywa $2 π R$	P
2.	Dla jednorodnego walca: $E_{k, post} = \frac{1}{2} m v^{2}$ , $E_{k, obr} = \frac{1}{2} I ω^{2} = \frac{1}{2} \cdot \frac{1}{2} m R^{2} \cdot (v / R)^{2} = \frac{1}{4} m v^{2}$ , więc $E_{k, post} > E_{k, obr}$	P
3.	Energia potencjalna ciężarka zamienia się także w energię kinetyczną ciężarka i wykonuje pracę przeciw tarciu statycznemu (które nie wykonuje pracy, bo punkt styku nie ślizga), ale ciężarek SAM też ma energię kinetyczną — więc NIE w całości na walec	F

Zadanie 3.2.

Linka jest przymocowana do osi walca (do pręta na osi symetrii), zatem siła naciągu linki $N$ działa na walec wzdłuż osi, ale ramię względem osi walca = 0. Tarcie statyczne $T$ działa w punkcie styku z podłożem (ramię $R$ ).

Dla walca (ruch postępowy): $N - T = m a_{w}$ , gdzie $a_{w}$ to przyspieszenie środka masy walca.

Dla walca (ruch obrotowy): $T \cdot R = I ε = \frac{1}{2} m R^{2} \cdot ε$ . Toczenie bez poślizgu: $a_{w} = εR$ , więc $T = \frac{1}{2} m a_{w}$ .

Dla ciężarka: $m g - N = ma$ , gdzie $a$ – przyspieszenie ciężarka.

Więź geometryczna: linka jest nierozciągliwa i nawinięta tak, że prędkość punktu osi walca = prędkość linki = prędkość ciężarka. Zatem $a = a_{w}$ .

Podstawiając $T = \frac{1}{2} ma$ do równania walca:

$N - \frac{1}{2} ma = ma \Rightarrow N = \frac{3}{2} ma$

Z równania ciężarka:

$m g - \frac{3}{2} ma = ma \Rightarrow m g = \frac{5}{2} ma$

$a = \frac{2}{5} g$

Typowy błąd / pułapka

Linka mocowana do osi walca, nie do jego obwodu — siła naciągu nie tworzy momentu względem osi walca. Moment obrotowy daje TYLKO tarcie statyczne w punkcie styku.
Warunek toczenia bez poślizgu: $v = ω R$ , $a = εR$ . Bez tego nie zlinkujesz ruchu obrotowego z postępowym.
$a_{w} = a$ tylko dlatego, że linka idzie z osi walca do ciężarka — gdyby była nawinięta na walec (przy obwodzie), $a_{w} \neq = a$ .
Często mylone: tarcie statyczne NIE wykonuje pracy (punkt styku ma chwilową prędkość 0) — energia jest zachowana, ale "redystrybuowana" między walec a ciężarek.

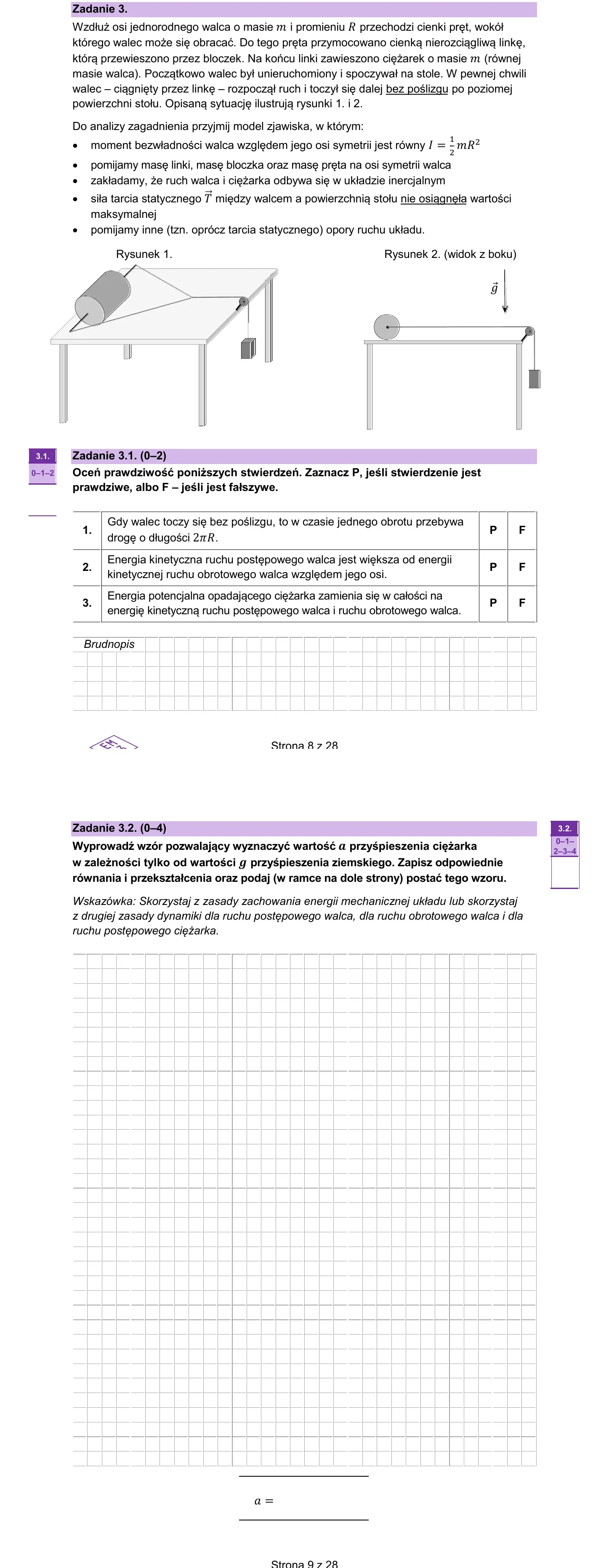

Strona arkusza CKE z treścią zadania

Zadanie 3 - fizyka 2023 PR — Strona arkusza CKE 2023 PR fizyka - zadanie 3. Na podstawie: CKE 2023 Oryginalny PDF CKE, str. 8

Rozwiązanie

Zadanie 3.1.

P — toczenie bez poślizgu $\Rightarrow$ jeden obrót = obwód $= 2 π R$ .
P — $E_{k, obr} / E_{k, post} = \frac{1}{2} I ω^{2} / \frac{1}{2} m v^{2} = \frac{1}{2}$ .
F — ciężarek sam ma energię kinetyczną $\frac{1}{2} m a^{2} t^{2} /2$ , nie cała $Δ E_{p}$ trafia do walca.

Zadanie 3.2.

Równania:

$m g - N = ma (ci ę \overset{z}{˙} arek)$

$N - T = ma (walec, ruch post ę powy)$

$TR = \frac{1}{2} m R^{2} ε, ε = a / R \Rightarrow T = \frac{1}{2} ma$

Eliminacja $N$ i $T$ :

$m g - \frac{3}{2} ma = ma \Rightarrow a = \frac{2}{5} g$
