MFAP-R0-100-2405 • Otwarte krótkie • 6 pkt • Trudność: ★★★★☆

Zadanie 7

Matura z fizyki, maj 2024, poziom rozszerzony

Wymaganie:

VI.12) (SP) posługuje się pojęciem oporu elektrycznego jako własnością przewodnika; stosuje do obliczeń związek między napięciem a natężeniem prądu i oporem […] (7.1–7.3); VIII.10) interpretuje I prawo Kirchhoffa jako przykład zasady zachowania ładunku (7.1, 7.3); VIII.11) analizuje dodawanie i odejmowanie napięć w obwodzie z uwzględnieniem źródeł i odbiorników energii (II prawo Kirchhoffa) (7.1–7.3); VIII.8) stosuje do obliczeń związek mocy wydzielonej na oporniku (ciepła Joule’a-Lenza) z natężeniem prądu i oporem oraz napięciem i oporem (7.2); VIII.12) posługuje się pojęciem oporu zastępczego; oblicza opór zastępczy układu oporników połączonych szeregowo lub równolegle (7.3). Wymagania egzaminacyjne 2024.

Treść zadania

Zadanie 7.

Do źródła stałego napięcia podłączono trzy identyczne oporniki , , (każdy o oporze ) oraz amperomierz A. Na rysunku 1. oporniki i są połączone szeregowo w jednej gałęzi między punktami X i Y, a opornik – w drugiej, równoległej gałęzi między tymi samymi punktami; amperomierz A jest w głównej części obwodu (wskazanie ). W pewnym momencie opornik uległ uszkodzeniu i obwód w tym miejscu został przerwany (rysunek 2., wskazanie amperomierza ). Napięcie jest takie samo w obu sytuacjach; opór wewnętrzny amperomierza i źródła oraz opór przewodów pomijamy.

Zadanie 7.1. (0–2)

Oceń prawdziwość poniższych stwierdzeń dotyczących sytuacji początkowej (rysunek 1.). Zaznacz P, jeśli stwierdzenie jest prawdziwe, albo F – jeśli jest fałszywe.

P / F
1. Natężenie prądu płynącego przez opornik jest równe natężeniu prądu płynącego przez amperomierz A. P / F
2. Napięcie elektryczne na oporniku jest równe napięciu elektrycznemu na oporniku . P / F
3. Natężenie prądu płynącego przez opornik jest mniejsze od natężenia prądu płynącego przez opornik . P / F

Zadanie 7.2. (0–1)

Dokończ zdanie. Zaznacz odpowiedź A, B albo C i jej uzasadnienie 1., 2. albo 3.

Moc cieplna wydzielana na oporniku po przerwaniu obwodu, w porównaniu do mocy wydzielanej na nim w sytuacji początkowej, była A. większa, B. mniejsza, C. taka sama, ponieważ napięcie między zaciskami X oraz Y 1. się nie zmieniło. 2. wzrosło. 3. zmalało.

Zadanie 7.3. (0–3)

Oblicz iloraz . Zapisz obliczenia.

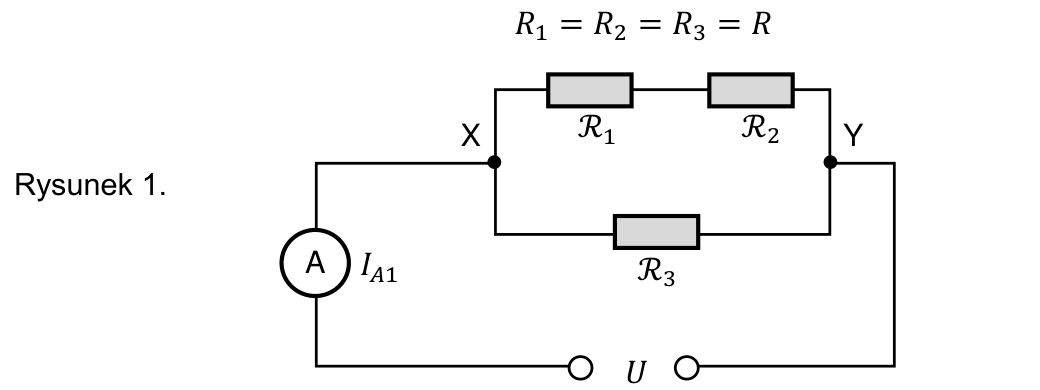

Rysunek 1. – schemat obwodu: opornik R₃ połączony równolegle z szeregowo połączonymi opornikami R₁ i R₂ między punktami X i Y, amperomierz A (I_A1) i źródło napięcia U.
Rysunek 1. Na podstawie: arkusz CKE MFAP-R0-100-2405 Oryginalny PDF CKE, str. 18

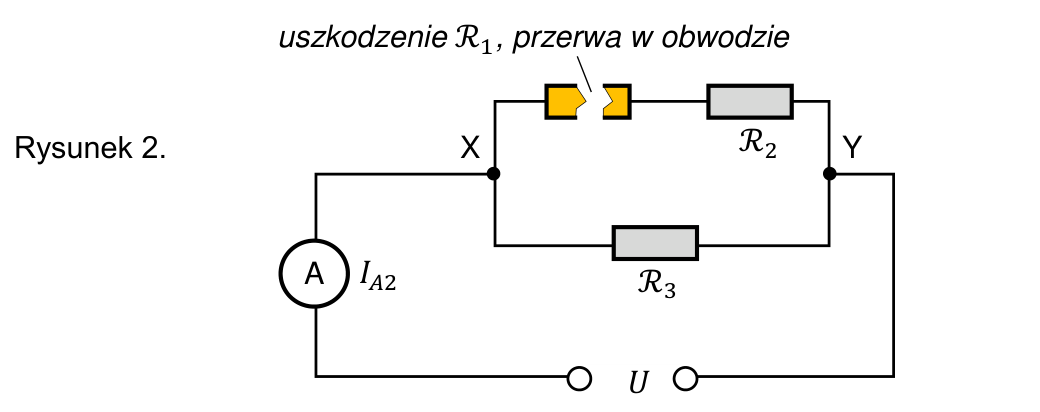

Rysunek 2. – ten sam obwód po uszkodzeniu opornika R₁ (przerwa w obwodzie), amperomierz wskazuje I_A2.
Rysunek 2. Na podstawie: arkusz CKE MFAP-R0-100-2405 Oryginalny PDF CKE, str. 18

Źródło: arkusz CKE MFAP-R0-100-2405. Otwórz oryginalny PDF

Rozwiązanie

7.1. F, P, P.

  1. Gałąź z i ma opór , więc płynie przez nią prąd , a przez amperomierz – suma prądów obu gałęzi → F.

  2. Przez i płynie ten sam prąd, a ich opory są równe, więc napięcia też są równe () → P.

  3. Przez płynie , a przez – → P.

7.2. Odpowiedź C1. Opornik jest cały czas podłączony bezpośrednio między punkty X i Y, a napięcie między nimi jest równe w obu sytuacjach. Moc się nie zmienia.

7.3. Przed przerwaniem opór zastępczy: , więc

Po przerwaniu prąd płynie tylko przez : .

Typowy błąd / pułapka

Pułapka 7.1 — przyjęcie, że prąd przez to cały prąd w obwodzie. Amperomierz jest w głównej części obwodu, a tylko w jednej z dwóch gałęzi.

Pułapka 7.2 — wniosek, że skoro opór obwodu wzrósł, to moc na się zmieniła. Napięcie źródła jest stałe, a jest dołączony bezpośrednio do punktów X i Y, więc ani napięcie na nim, ani moc się nie zmieniają.

Pułapka 7.3 — odwrócenie ilorazu: pytanie dotyczy , a po przerwaniu prąd maleje, więc wynik jest mniejszy od 1.

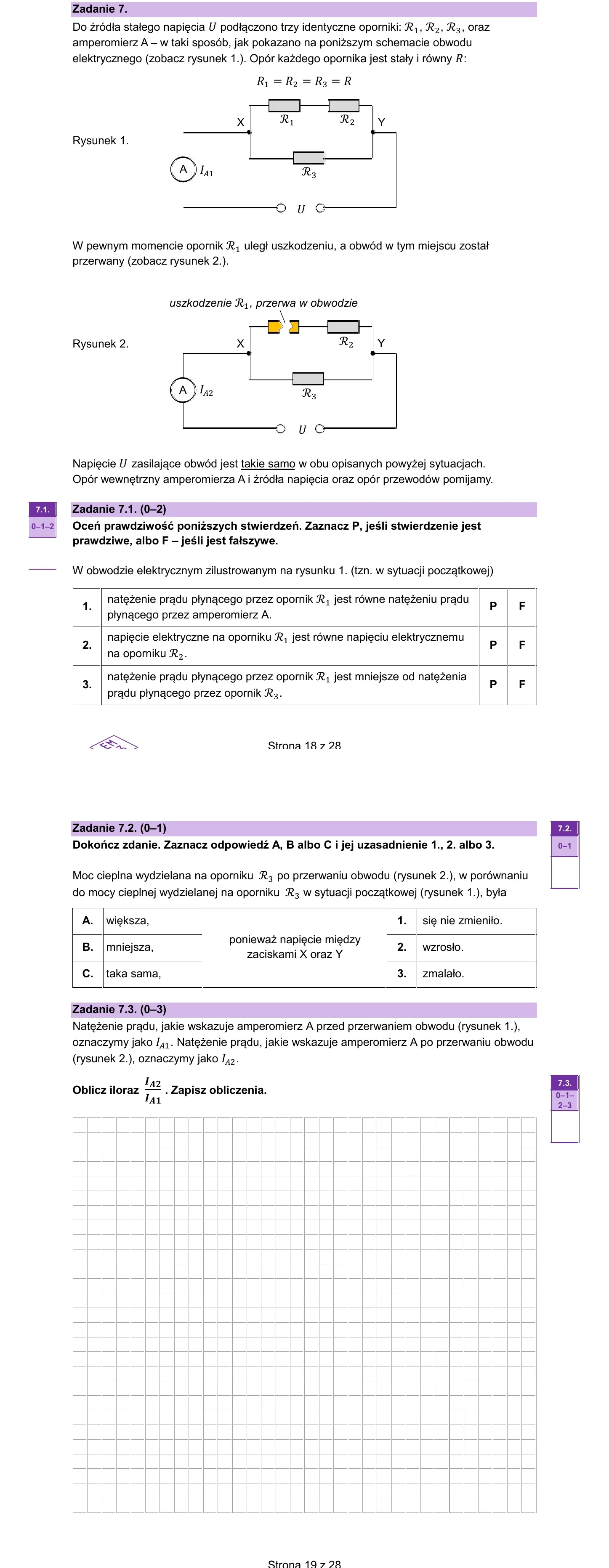

Strona arkusza CKE z treścią zadania

Zadanie 7 - trzy oporniki, schematy 1 i 2
Strona 18-19 arkusza CKE 2024 PR fizyka - zadanie 7 (R1, R2, R3 = R, przerwanie obwodu w miejscu R1). Na podstawie: CKE 2024 Oryginalny PDF CKE, str. 18

Klucz — opór zastępczy

Szeregowo: . Prąd ten sam przez wszystkie. Napięcie się dzieli proporcjonalnie do oporów.

Równolegle: . Dla dwóch równych : . Napięcie to samo, prąd się dzieli.

Moc: . Trzy równoważne wzory — wybiera się ten, dla którego znamy odpowiednie wielkości.

Po co to umieć

Odbiorniki w domowej instalacji są połączone równolegle: każdy pracuje pod tym samym napięciem, a przerwa w jednym (jak uszkodzenie w tym zadaniu) nie zmienia napięcia na pozostałych. Przy połączeniu szeregowym przerwa w jednym elemencie przerywa prąd w całej gałęzi. Prądy odbiorników połączonych równolegle sumują się, dlatego kilka urządzeń dużej mocy włączonych naraz w jednym obwodzie może przekroczyć prąd bezpiecznika.
